CCNS-050-12FRC连接器

CCNS-050-12FRC连接器

 详情说明

  YOKOWO电检查夹子CCNS-050-12-FR简介:

  此连接器为本公司从日本进口的用于FPC FFC等柔性电路检查用的夹子连接器可以很方便的

对各类线路板液晶屏等进行功能测试。广泛应用于各种数码产品如手机,照相机,摄像机。

电脑,汽车及各类大型仪器进行功能检查的生产中。

  0.5mm间距 扁平带状电缆插头现成类型夹子幅度19mm 装配有FRC插头的夹式连接器本体

  1.导向板组件(3 ~12极用)
  2.FPC固定板组件(表面用·背面用)
  3.导向板及固定用螺丝钉三根,共四样组件
FRC插头是采用HIROSE电机公司出品的HIF3BA-14PA-2.54DS(或同等产品)14极产品,所以13至14极没有接线。于制作

连接用电缆时请留意。

产品实拍:

YOKOWO产品实拍

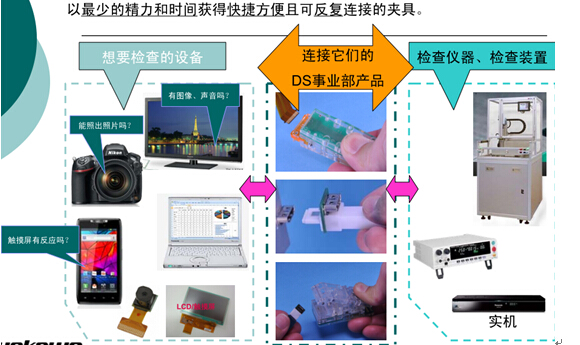

产品对比传统产品优势展现:



YOKOWO与传统产品对比



产品结构特点解析:

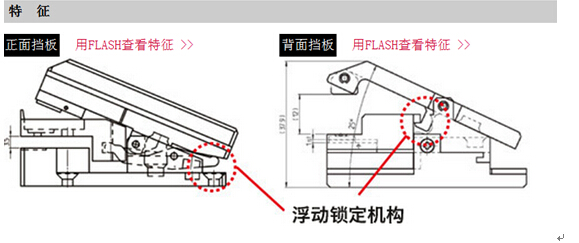

锁定机构

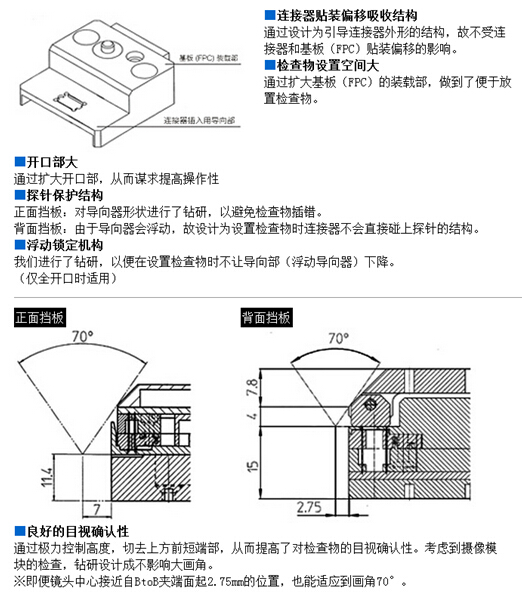

挡板角度

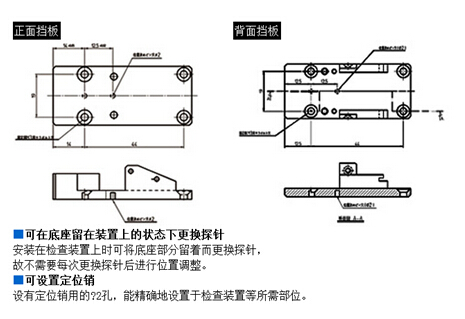

此夹子可在底座更换探针


FPC检测


YOKOWO一般规格

·         最大额定电力:MAX.10W

·         最大额定电流:0.5A

·         最大额定电压:50V(AC/DC)

·         耐电压:AC100V/1min

·         绝缘电阻:MIN100MΩ

·         接触电阻:MAX.500mΩ(接触部)

·         使用温度范围:0~85℃





公司实拍:


公司大门



公司前台



公司内部实拍


东莞市坚成电子科技有限公司为YOKOWO产品的国内指定代理商是一家信得过的连接器厂家所有产品均从日本原装进口,


标准产品均有现货,您可以  拨打我们的电话


联 系 人:韦慧玲  13537176848  电话:0769-86111460


地址:东莞市茶山镇增埗卢屋工业区18号
